Carte électronique

Carte anémomètre Eole - version 1 - énergie solaire

Conception de la carte électronique
Les électroniciens du bureau d’études utilisent un logiciel de CAO pour concevoir le typon du circuit imprimé et prévoir l’implantation des différents éléments de la carte électronique. A partir du cahier des charges fonctionnel, ils doivent définir le type de composants électroniques qu’ils devront choisir. Les techniciens réalisent le schéma électronique et effectuent le câblage des différents composants en fonction de leurs caractéristiques techniques. A chaque bloc fonctionnel de l’anémomètre correspond un dispositif électronique chargé de réaliser la fonction technique désirée.

Exemple de circuit électronique

Concernant notre anémomètre…

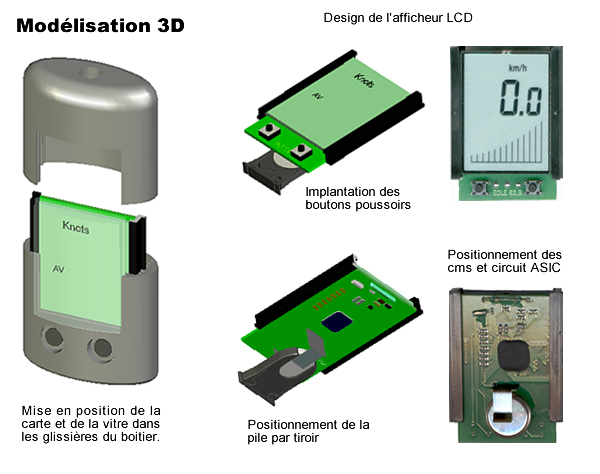

Les ingénieurs du bureau d’études ont conçu une carte électronique possédant un afficheur LCD de grande taille (40 x 50) pour un meilleur confort de lecture. La carte vient s’insérer dans les glissières du boitier grâce à des profilés en plastique. Les deux boutons (poussoirs) coïncident parfaitement avec les trous du boitier inférieur. La pile bouton CR2032 vient se loger entre les lames des connecteurs d’alimentation grâce à un système de trappe dans le boitier et de tiroir coulissant. La carte électronique utilise des composants type CMS et un circuit ASIC permettant de réaliser les fonctionnalités voulues (mesure de la vitesse instantanée, maximum, moyenne, dans différentes unités…)

Pour visionner l’assemblage de l’anémomètre cliquer : ICI
